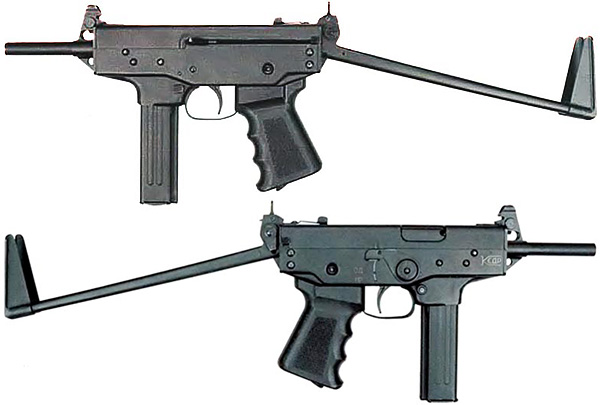

«Кедр» с откинутым прикладом и магазином на 20 патронов.
Вид слева и справа
Пистолет-пулемет «Кедр» был разработан для Советской Армии еще в 70-е годы прошлого века прославленным оружейником Евгением Драгуновым, а вот востребован он оказался лишь спустя два десятилетия подразделениями МВД России.

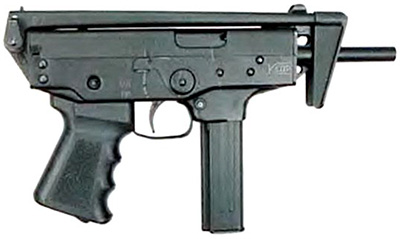

Пистолет-пулемет ПП-91 «Кедр» со сложенным прикладом.
Вид справа
В начале 1990-х гг. Министерство внутренних дел России, желавшее получить оружие, заполняющее нишу между пистолетом ПМ и укороченным автоматом АКС-74У, выдало заказ на разработку малых пистолетов-пулеметов. Оружейные КБ обратились к опытным пистолетам-пулеметам, разработанным по заказу Министерства обороны еще в начале 1970-х годов. Среди таковых была и конструкция Е.Ф. Драгунова, воплощенная затем в двух образцах – ПП-91 «Кедр» (КЕДр – Конструкция Евгения Драгунова) и ПП-9 «Клин». Их доработкой и доводкой на Ижевском механическом заводе («Ижмех») руководил старший сын Е.Ф. Драгунова – М.Е. Драгунов. Пистолет-пулемет «Клин» в 1994 г. поступил на вооружение МВД. Производство осуществлялось на Златоустовском машиностроительном заводе (ЗМЗ).
Пистолеты-пулеметы внешне практически не отличаются друг от друга и построены по модульной схеме. Автоматика действует на основе отдачи свободного затвора. «Кедр» рассчитан под патрон 9×18 ПМ, «Клин» – под 9×18 ПММ с возможностью использовать и 9×18 ПМ. Как и в пистолете ПММ, в «Клине» винтовые канавки на стенках патронника задерживают отпирание. Рукоятка затвора расположена слева, что должно ускорить приведение оружия в боевую готовность.
Неполная разборка ПП-9 «Клин» и магазины на 20 и 30 патронов
Ударный механизм – курковый, с «завалом» курка и выстрелом с переднего шептала. Справа над спусковой скобой расположен флажковый переводчик-предохранитель, задающий режимы одиночного (среднее положение) и непрерывного (верхнее положение) огня. В положении «предохранитель» он блокирует спусковой крючок и затвор, при этом флажок «выглядывает» внутрь спусковой скобы. Ударно-спусковой механизм собран в отдельном корпусе, вставляемом внутрь затворной (ствольной) коробки и легко извлекаемый при разборке: прием, заимствованный у пистолета ТТ и облегчающий разборку и сборку оружия.
Пистолет-пулемет снабжен пластмассовой пистолетной рукояткой, складывающимся вперед-вверх легким металлическим прикладом. Прицельные приспособления включают регулируемую мушку с ограждением и прицел с перекидным L-образным целиком с прорезью на одном плече и диоптром на другом. При раскладывании приклада целик поворачивается, так что при сложенном прикладе стрельба ведется с открытым прицелом, а при откинутом – с диоптрическим, обеспечивающим более точную наводку.

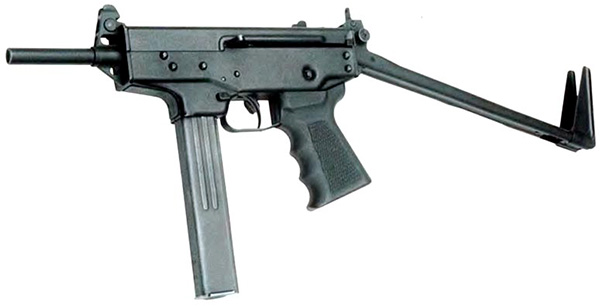

«Кедр» с откинутым прикладом и удлиненным магазином на 30 патронов.
Вид слева
Питание – из прямых коробчатых металлических магазинов с шахматным расположением патронов. Горловина, в которую вставляется магазин, повышает надежность системы питания, а также служит для удержания оружия второй рукой. Кнопочная защелка магазина и останов затвора, отпускающий затвор после вставления снаряженного магазина, способствуют быстроте перезаряжания. При стрельбе штатными патронами из «Клина» одиночными выстрелами с откинутым прикладом с упора на дальности 25 м пули укладываются в круг радиусом 68 мм, очередями – около 300 мм.
Тактико-технические характеристики:
ПП-91«КЕДР»ПП-9«КЛИН»«КЕДР-Б»КАЛИБР, мм999ПАТРОН9X18 ПМ9X18 ПММ, ПМ9X18 ПММАССА БЕЗ ПАТРОНОВ, кг1.541.542,1ДЛИНА ОРУЖИЯ. мм:
– С ОТКИНУТЫМ ПРИКЛАДОМ
– СО СЛОЖЕННЫМ ПРИКЛАДОМ.
539
305.
539
305.
671
443ДЛИНА СТВОЛА, мм120120120ТЕМП СТРЕЛЬБЫ, выстр./мин800-8501030-1200800-650НАЧАЛЬНАЯ СКОРОСТЬ ПУЛИ, м/сек.310425 (ПММ)310 (ПМ)310БОЕВАЯ СКОРОСТРЕЛЬНОСТЬ, выстр./мин40/10040/10040/100ПРИЦЕЛЬНАЯ ДАЛЬНОСТЬ, м5015050ЕМКОСТЬ МАГАЗИНА, ПАТРОНОВ20 и 3020 и 3020 и 30
Оружие 12-2008
